多功能全自动放线立杆挖坑一体机，它含有动力机，所述动力机上安装有转动臂，所述转动臂前端与钻头上端连接，所述转动臂后端固定在所述动力机上，所述钻头上端设置有旋转动力机。所述旋转动力机为液压马达，所述液压马达的电缆和油管与设置在动力机后端的电缆放线机构连接，所述转动臂与安装在所述动力机上的立杆机构连接。本实用新型采用全液压驱动形式，向下钻孔的同时由两条大吨位液压缸推动钻头向下和液压马达结合钻入，大大的提高了工作效率，另外采用前置式结构，一个人即可完成挖坑工作。立杆系统有液压马达为动力源，操作简单易懂。三人就实现了立杆工作。减少人员5-6个。放线系统是以拖拉机为动力源，速度快，质量高。节省人力10人左右。
多功能挖坑立杆放线一体机工作原理：

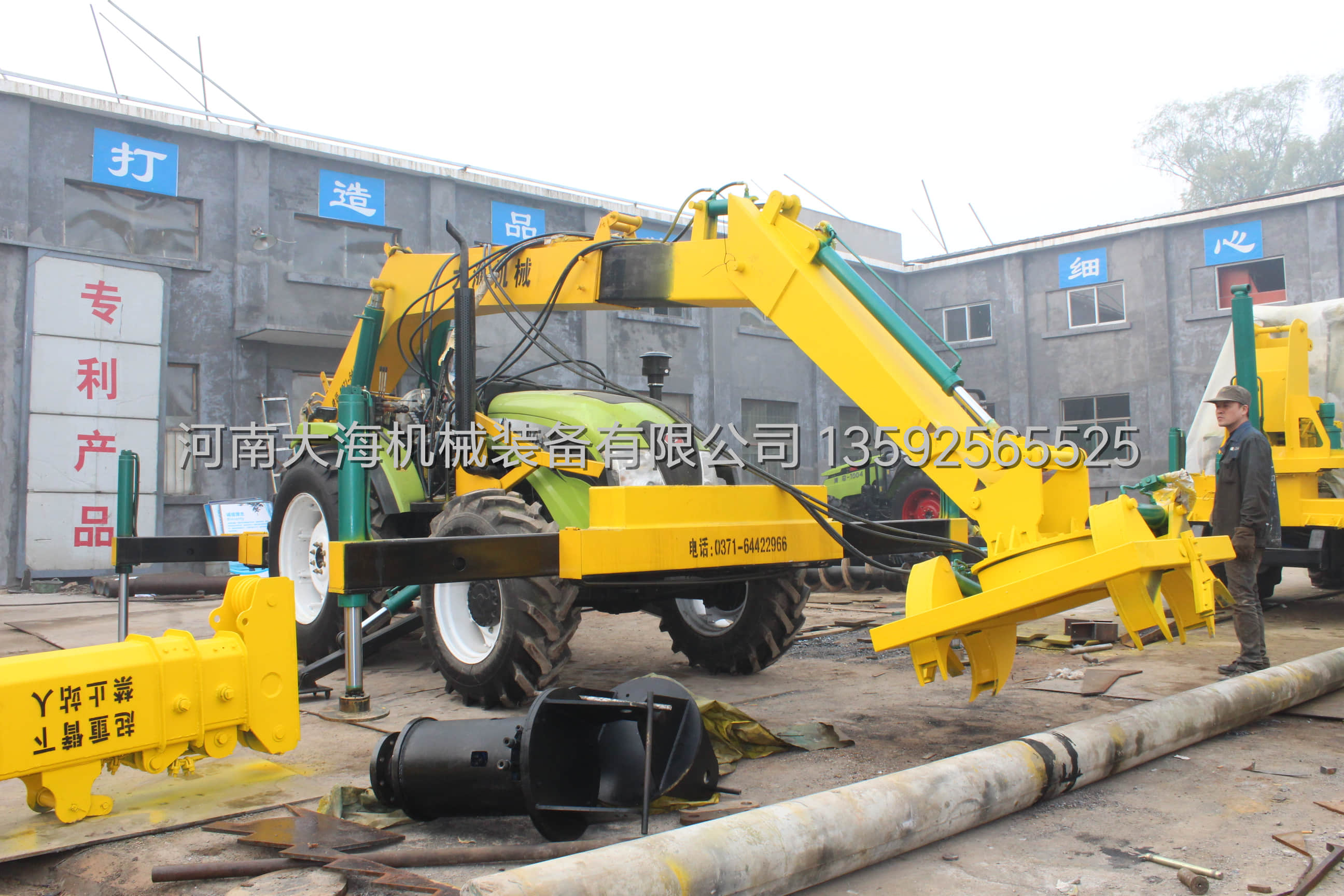

多功能全自动放线立杆挖坑一体机含有动力机（动力机为拖拉机），动力12机上安装有转动臂，转动臂有固定臂12、一级转动臂2和二级转动臂8构成，其中，固定臂13下端安装固定在动力机12上，固定臂13上端与一级转动臂3下端铰接，一级转动臂3上端与转接头4下端连接，转接头4上端与二级转动臂8下端连接，二级转动臂8上端与端头7下端连接，端头7上端与固定架5铰接，固定架5下部安装有钻头1，固定架5上部安装有旋转动力机；固定臂13和转接头4之间设置有一级伸缩液压缸2，转接头4和端头7之间设置有二级伸缩液压缸9。
旋转动力机为液压马达6，液压马达6的电缆和油管与设置在动力机12后端的电缆放线机构11连接，固定架5与安装在动力机12上的立杆机构10连接。
使用时，向下钻孔的同时由两条大吨位液压缸推动钻头向下钻入，大大的提高了工作效率，另外采用前置式结构，一个人即可完成工作。
多功能挖坑立杆放线一体机特点：

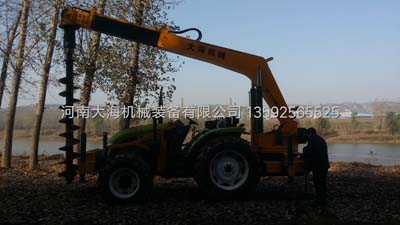

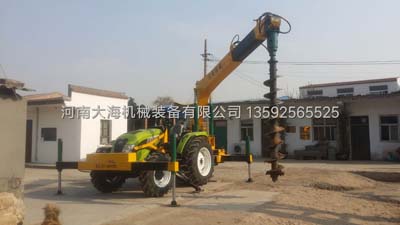

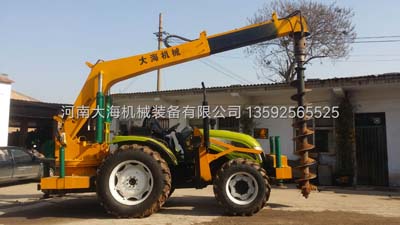

这种全新的电线杆挖坑立杆放线一体机采用东方红系列拖拉机为主动力，全液压驱动，钻头采用煤矿专用耐磨合金钻头。动力十分的强劲，工作效率非常高，而且稳定。操作灵活方便机动性以及适用性更强。一台机器完成以往需要很多大量人力物力和数台专用设备才能完成的挖坑、立杆、放线、多个工作，用我们的电线杆挖坑放线立杆一体机就可以一次性全部解决！
