活性炭转炉托轮结构：
活性炭转炉托轮装置承受整个转动部分的筒体和耐材的重量，因此是在重负荷下工作的部件，并且要使筒体滚圈能在托轮上平稳转动。故一个滚圈下设一对托轮，中心线夹角为60?。
由于该种活性炭转炉的托轮轴承组较大，因此我们选用了左、右轴承座分设的结构。托轮装置所用滚动轴承的选用，根据和滚圈的接触应力、使用年限、转速等计算出额定动载荷，计算值乘以系数，查轴承样本，选择符合要求的轴承。选定轴承后，根据滚筒式烘干机轴承内径确定托轮轴的直径，通过弯矩计算校核轴的疲劳强度，验算轴的安全系数，经校核和验算所设计的轴符合要求。

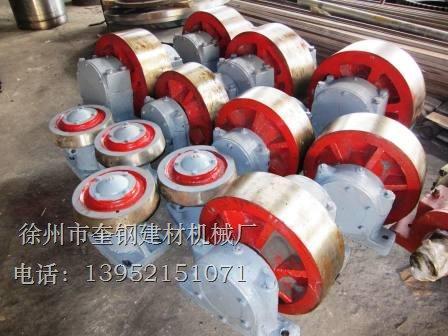

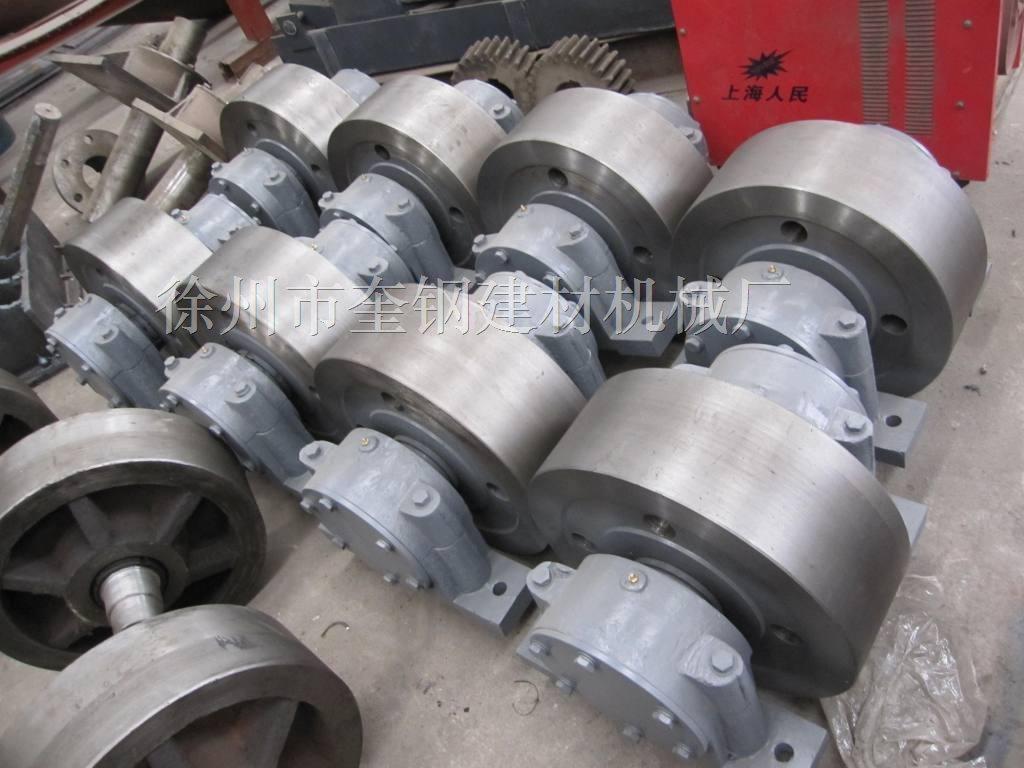

活性炭转炉托轮采用转轴式设计，托轮材质采用锻钢45或42CrMo等材质，具有承载能力大，使用寿命长，无需维修，轴承采用优质的调心轴承，铸钢35号的轴承座，保证的轴承座的结构轻度，不易损坏，总装的烘干机托轮总成具有外观优美，结构扎实，配套完全，使用放心的特点，活性炭转炉的首选配套。
活性炭转炉托轮材质：

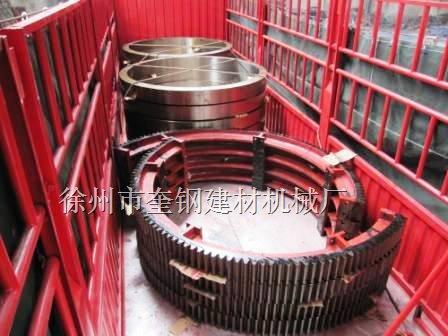

托轮采用铸钢45号或锻打件热处理精加工而成。由于烘干机托轮的直径较轮带小很多,受滚压次数却是轮带的3-4倍，因此，转炉的托轮表面硬度应比轮带表面硬度高20～30HB．活性炭转炉滚圈采用铸钢材质，回火正火处理；活性炭转炉托轮可以热处理，也可以表面高频淬火处理。转炉的托轮和托轮轴装配，托轮的转动支撑是两端轴承回转。因此，转炉托轮轴的设计和轴承选型尤为重要。托轮轴承选用瓦房店调心滚子轴承。使用中可以自行微调节托轮面和轮带的接触面，轴承座采用铸钢材质，保证结构强度和承载的要求。
