一、概述
RCDB干式电磁除铁器，采用电工专用树脂浇注，全密封结构。具有免维护、磁力强等特点，在极其恶劣的环境中仍能可靠连续工作。即能使原料品位提高与净化，同时也能用于铁磁性物质的回收，广泛应用于水泥、火力发电、化工等行业。
二、主要结构及工作原理
1、主要结构
该机主要有电磁线圈、磁芯、磁极填充材料、接线盒等组成。

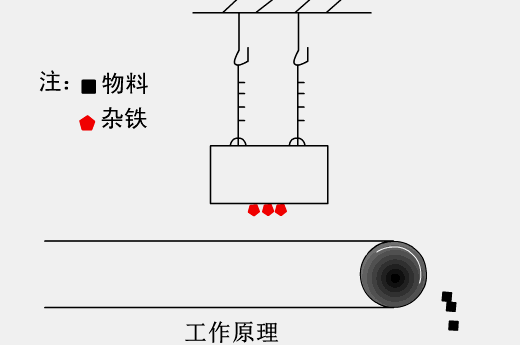

2、工作原理
当输送的物料经过通入直流电的励磁线圈下方时，具有强磁场的磁极便把混在物料中的铁磁性物质，不断吸起，从而达到除铁目的。
三、安装示意图
四、技术参数
| 型号 | 适用 带宽 ≤mm | 额定 吊高 （h）≤mm | 物料 粒度 ≤mm | 励磁 功率 ≤kw | 适应 带速 ≤m/s | 重量 Kg | 外形尺寸mm |
| A | B | φC | φD |
| RCDB－3 | 300 | 75 | 50 | 0.4 | 4.5 | 185 | 210 | 250 | 400 | 280 |
| RCDB－4 | 400 | 100 | 70 | 0.6 | 300 | 250 | 310 | 500 | 340 |
| RCDB－5 | 500 | 150 | 90 | 1 | 430 | 295 | 355 | 600 | 450 |
| RCDB－6 | 600 | 175 | 120 | 1.6 | 580 | 310 | 370 | 700 | 500 |
| RCDB－6.5 | 650 | 200 | 150 | 2 | 680 | 320 | 380 | 870 | 640 |
| RCDB－8 | 800 | 250 | 200 | 3.6 | 950 | 348 | 385 | 1000 | 780 |
| RCDB－10 | 1000 | 300 | 250 | 5 | 1350 | 360 | 420 | 1200 | 940 |
| RCDB－12 | 1200 | 350 | 300 | 6.8 | 2100 | 385 | 465 | 1400 | 1140 |
| RCDB－14 | 1400 | 400 | 350 | 9 | 2950 | 405 | 485 | 1650 | 1400 |
| RCDB－16 | 1600 | 450 | 400 | 13 | 4800 | 460 | 540 | 1900 | 1650 |
| RCDB－18 | 1800 | 500 | 450 | 18 | 6900 | 530 | 610 | 2150 | 1800 |
注：1、RCDB-3～RCDB-8型号，本体外壳上无需波翅型散热片。RCDB-10～RCDB-18型号设有波翅型散热片，增大散热面积。
2、本系列各型号均有高于国标的特强型T1、T2、T3产品设计，额定吊高处磁场强度分别为90mT、120mT、150mT。
五、安装及调试
1、安装前先检查电磁除铁器的绝缘电阻应不低于10兆欧。如因受潮绝缘电阻下降，应烘干使用。
2、检查吊装装置是否牢固，接线螺丝是否拧紧，无误后可按图示安装。
3、 本配配套专用电源，使用时按要求将除铁器、电源箱（柜）联接好。
