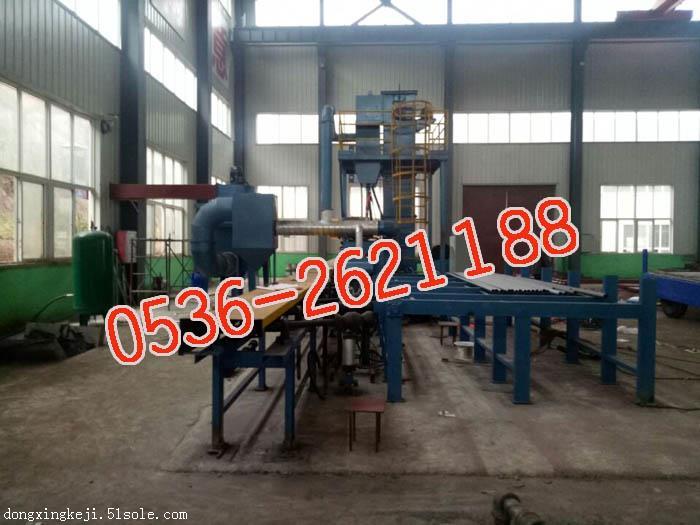

DXGP80通过式管子抛丸机是我公司独立研制的一种新型设备。是根据清理管子外壁的特殊要求而专门设计的非标准产品。在清理设备分类上,属于钢管外壁抛丸机,具有自己的一些优点:
本型清理机适合于各种直径钢管外壁的表面清理,以适合各行各业各种工件的需求。
自动上下料,减轻劳动强度,提高工作效率。
我们在该抛丸清理机的设计制造中采用下述关键技术及保护措施:
l 工件输送系统
采用铸铁辊轮架实现工件输送,工件在边旋转边前进的同时得到抛丸清理,辊轮架动力间隔配置,整套工件螺旋输送进出,能够同步运转。
l 抛丸清理
采用4台大抛丸量、高抛射速度的国际上的第四代离心式抛丸器,显著地提高清理效率、可以获得满意的清理质量,单台抛丸器抛丸量200kg/min,叶片使用寿命 300小时,抛丸器布置经过计算机仿真,布置更为合理,提高了弹丸的利用率和劳动生产率,保证了清理效果,减小了对室体护板的磨损。
采用顶部向下抛射方式,使所有直径的钢管均得到均匀良好的清理,提高了弹丸的利用率和劳动生产率。
清理室内抛头直射面均采用耐磨铸铁钢板进行防护,积木式安装,更换简单方便,使用寿命更长,是目前比较通用的抛丸清理设备室体防护板。
l 丸料循环净化
采用一套大生产率螺旋输送器、斗式提升机、风选分离器,弹丸循环系统。
l 抛丸除尘系统
采用较先进的布袋式除尘器,粉尘排放不超过100mg/m3(国家标准为120mg/m3)
l 电器控制系统
采用常规程序控制,手动控制方式,整个系统安全可靠。主要元器件均采用国内知名厂家产品。控制系统运行可靠,可方便地调节抛丸时间,观察并调整抛丸器负荷等。
适用范围
|
序号
|
项 目
|
指 标
|
|
1
|
处理管子规格
|
直径:25-80mm
|
|
最大长度:8000 mm
|
|
最大重量: 40kg
|
|
2
|
辊道输送速度
|
0.5~3 m/min
|
|
处理工件速度
|
0.5~2.5 m/min,电机变频可调
|
|
3
|
表面
质量
等级
|
*表面清洁度
|
GB8923 Sa2.5级 以上
|
|
表面粗糙度
|
GB1031 Ra12.5-50mm
|
|
4
|
环
保
|
废气和大气污染物排放
|
不低于国家排放废气标准(GB16297《大气污染物综合排放标准》)���环境职业健康(GBZ2.1-2007《工作场所有害因素职业接触限值》)要求。
|
|
设备的噪声
|
不低于GBJ87《工业企业噪声设计规范》。设备噪声≤80dB(A)。厂界噪声不低于GB12348《工业企业厂界噪声标准》要求。
|
|
5
|
适应环境温度
|
-10~45?
|
四、主要技术参数
1、处理圆钢规格
直径:Φ20-80mm*4根
长度:6000-9000mm
2、工件输送速度(工件直径Φ42mm):12-40m/min(变频调速)
3、弹丸直径:0.8-1.2mm
4、弹丸首次装入量:2000kg
5、抛丸器
型号:Q034
数量:4
功率:4*37kw
抛丸量4*600kg/min
抛射速度:78m/s
6、螺旋输送器
输送量:144t/h
减速机:XWD5.5-5-17
功率:5.5kw
7、提升机
提升量:144t/h
减速机:XWD11-6-17
功率:11kw
8、分离器
分离量:144t/h
9、送进(送出)辊道
功率:0.75kW(2台)
减速机型号:XWD0.75-4-1/17
10、上(卸)料系统
气缸数量:共8台(5台上料、3台卸料)
气缸型号:SC80*100
11、供丸形式:气控供丸闸
12、除尘系统
滤筒数量:12
反吹型式:脉冲反吹
功率:11kw
风量:22000m3/h
13、总功率:177kw
