管夹阀
管夹阀
1、应用场合
在涉及磨损性或腐蚀性浆料，粉状物或粒状物的关闭或控制操作时，管夹阀是最佳的选择方案之一。
2、技术参数
尺寸范围：DN20、40、50等
温度范围：0-80℃
公称压力：0.6MPa
关 闭 件：弹性胶管
执行标准：
设计与制造标准 GB/T 12239
试验与检验 JB/T9092
结构长度 GB/T 12221
法兰标准 GB/T 9119，1.0MPa
3、性能特点

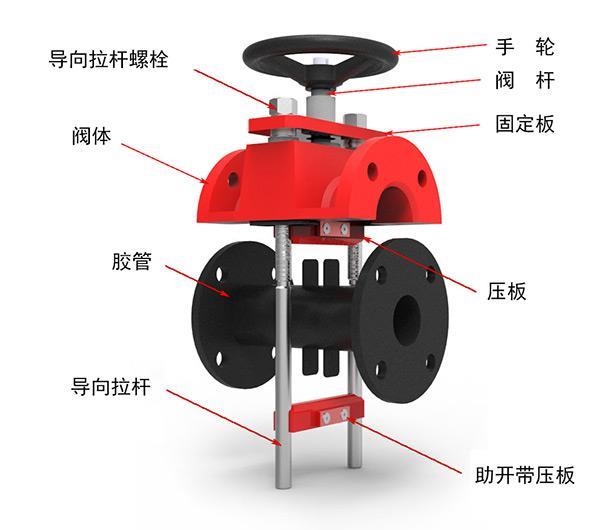

模块化设计的阀门主要有三部分：弹性胶管、阀体和执行机构。阀套是和工艺介质接触的唯一部件。
3.1 可实现100%气泡级密封，保证下游绝对零泄漏。
3.2 双向全通径流道，减小压降，降低磨损，延长使用寿命。
3.3 阀套中心线闭合，线性控制曲线。
3.4 自动清洁，不会卡住或堵塞。
3.5 完全免维护设计。
3.6 无金属部件与料浆直接接触。
3.7 模块化设计的胶管结构，方便使用者自行更换。
4、工作原理
安生系列管夹阀的工作原理很简单。在开启位置，阀门形成一个没有流体阻力的通道，这样使阀门成为管道的一部分。在关闭位置，两个压紧板在中心位置夹紧胶管。
5、法兰连接尺寸
| 公称通径DN | 法兰外径 D | 螺栓孔中心圆直径K | 螺栓孔径 L | 螺栓 |
| 数量n | 螺纹规格 |
| 20 | 105 | 75 | 14 | 4 | M12 |
| 50 | 165 | 125 | 18 | 4 | M16 |
6、阀门材料
| 序号 | 零部件名称 | 材料 | 备注 |
| 1 | 阀体 | Qt450 | |
| 2 | 导向拉杆 | 304 | |
| 3 | 压板 | 碳钢 | |
| 4 | 阀杆 | 2Cr13/304 | |
| 5 | 胶管 | 橡胶 | 多种材料可选 |
| 6 | 标准件 | 304/316 | |
| 7 | 手轮 | HT200镀铬 | |
| 注：型号不同阀门材质会存在差异。 |
